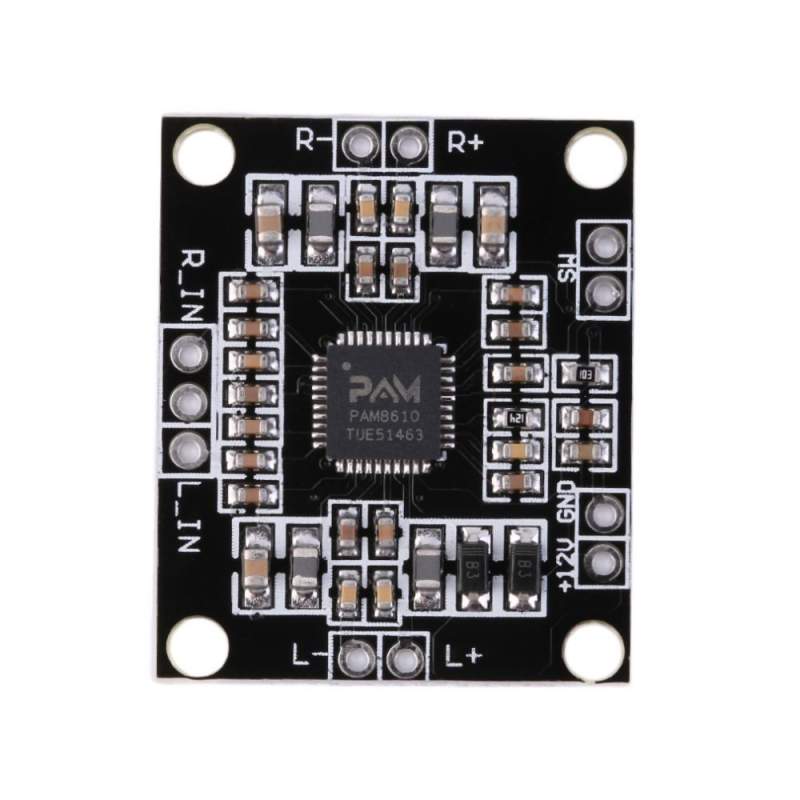

PAM8610 10W + 10W POTENCIOMETRO CIRCUITO INTEGRADO AMPLIFICADOR AUDIO STEREO

Este módulo está conformado por un amplificador de audio estero clase D PAM8610 que entrega 3W por canal cuando se alimenta con 5V y los altavoces son de 4 Ohm. Al ser Clase D tiene un eficiencia del 90% a diferencia de los Clase A o B. Por esta razón el modulo se usa generalmente sin disipador. El modulo cuenta con protecciones de sobre temperatura y corto circuito y cancelación de ruido. Este módulo viene con potenciómetro de control de volumen.

·                     Amplificador de audio estéreo con PAM8610

·                     Amplificado Clase D

·                     Eficiencia 90%

·                     Relacion S/N 90dB

·                     Protección contra cortocircuito y sobretemperatura

·                     10W por canal (En 12V y 8 Ohm), 15W para  4W.

·                     Para altavoces de 4 y 8 Ohm

·                     Alimentación simple de 6 a 15V

·                     Dimensiones: 30 x 25 mm

·                     R- y R+: Salida de altavoz derecho

·                     L- y L+: Salida de altavoz izquierdo

·                     R_IN: Entrada Linea derecha

·                     L_IN: Entrada Línea izquierda

·                     T: Masa de Entrada de Audio (entre R_IN y L_IN)

·                     MS: interruptor mute.

·                     GND-: Masa

·                     12V+: Alimentación

·                     1 placa modulo amplificador de audio estéreo clase D PAM8610
